Basamento per sostegno armadio

Il manufatto, denominato Basamento, idoneo per tutti gli armadi attualmente in commercio, è costituito da un elemento prefabbricato in cemento armato e vibrato ha resistenza caratteristica non inferiore a Rck 300 Kg/cmq.
La sua pianta è rettangolare e si presenta in forma parallelopipeda. Sulla superficie esterna sono presenti opportune “prese” per la movimentazione. E’ corredato di cavità interne per l’ingresso ed il passaggio dei cavi. Le sue misure di ingombro presentano un’altezza pari a 550 mm, una larghezza pari a 850 mm ed una profondità pari a 370 mm.

Il suo peso è di 240 Kg.

Il basamento è armato mediante barre di acciaio ad aderenza migliorata (FeB 44K) con diamentro di 6 mm.

Sulla parte superiore del basamento, sono inglobate boccole filettate in acciaio zincato M14, per il fissaggio dell’armadio sovrastante.

Il manufatto è costruito nel rispetto delle Norme vigenti e Specifiche tecniche Open Fiber.

Dati Tecnici



Descrizione Peso Kg.
Basamento 240

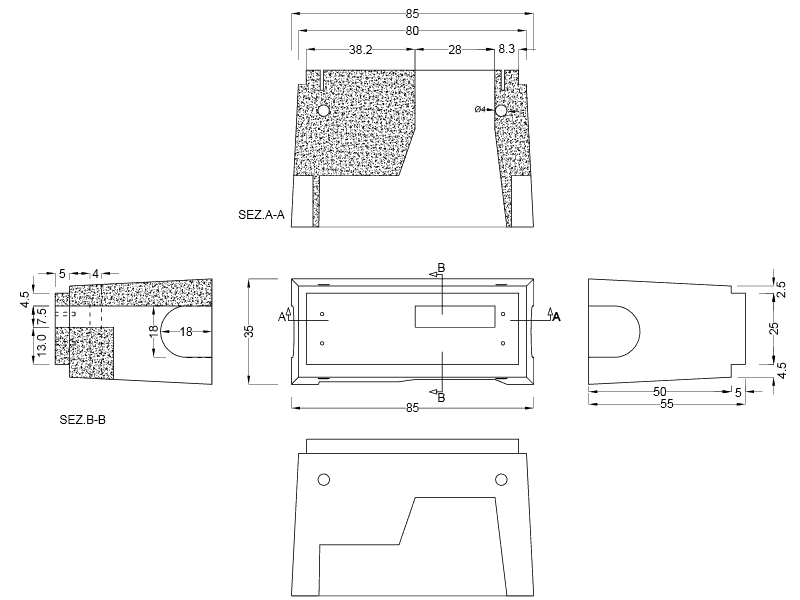

Disegno Tecnico

Basamento per sostegno armadio

Tutte le misure sono espresse in centimetri
