Pozzetto Europa

Pozzetto Europa

NORMA UNI EN 1917

Il pozzetto è progettato per risolvere tutte le tipologie costruttive del sistema fognario moderno.
Le tubature, disponibili in tutti i diametri abitualmente commercializzati, possono essere in calcestruzzo, PVC, gres e ghisa.

A RICHIESTA

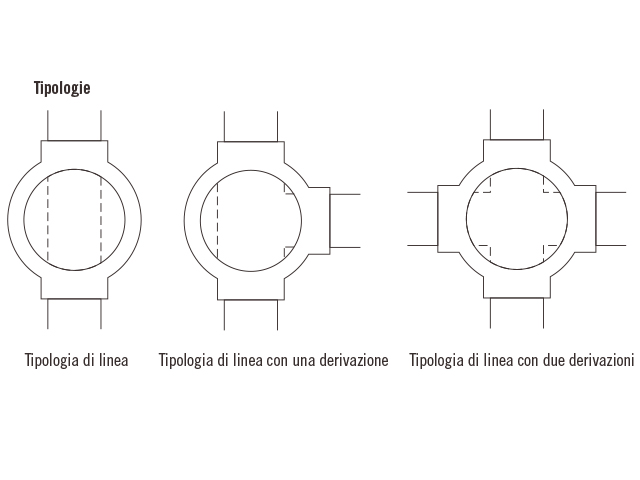

Per far confluire in maniera adeguata tutte le derivazioni degli allacciamenti fognari privati al collettore principale, il fondo-pozzetto EUROPA può essere realizzato a più vie con combinazioni ed angolazioni variabili.

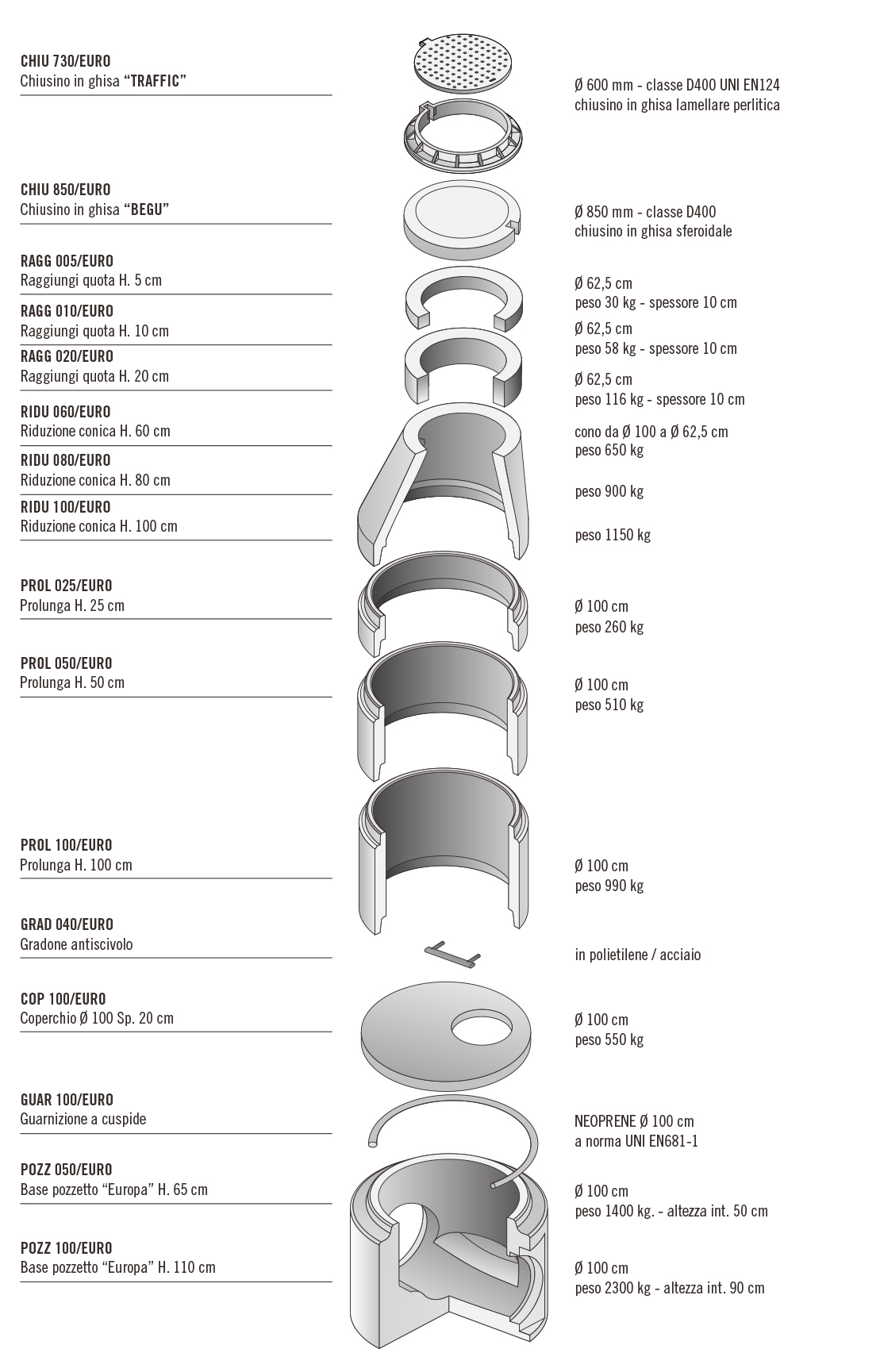

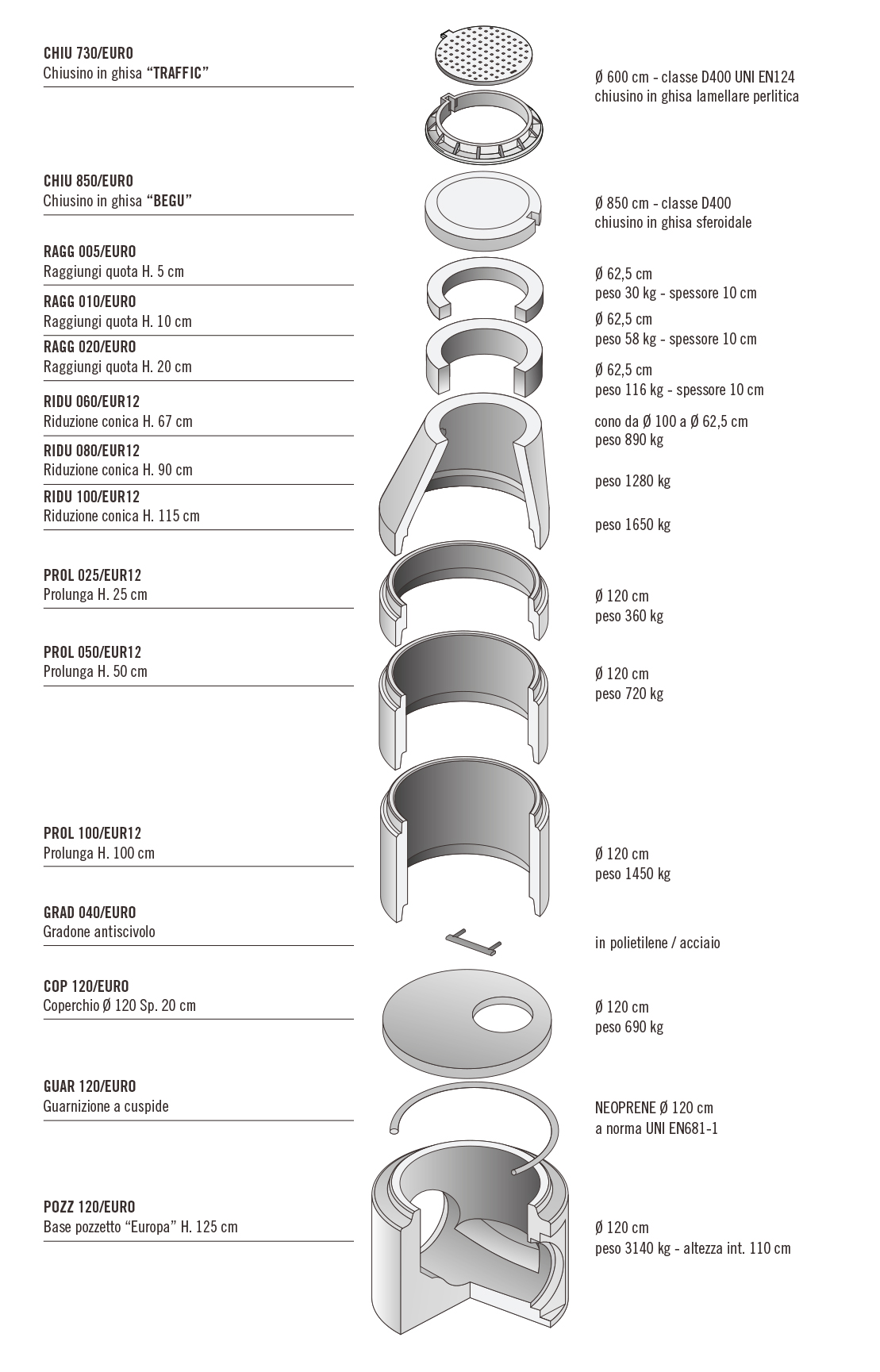

Le principali caratteristiche progettuali:

  • Elementi di prolunga in 3 altezze diverse (H. 25/50/100 cm) con incastro a bicchiere.
  • Riduzione tronco-conica a parete diretta (H. 60/80/100 cm) con riduzione da Ø 100 cm a Ø 62,5 cm. Dimensione utile per il raccordo finale alla superficie stradale e per il “passo d’uomo”.
  • Anelli di prolunga a “passo d’uomo” in 3 altezze diverse (5/10/20 cm -Ø 62,5 cm).

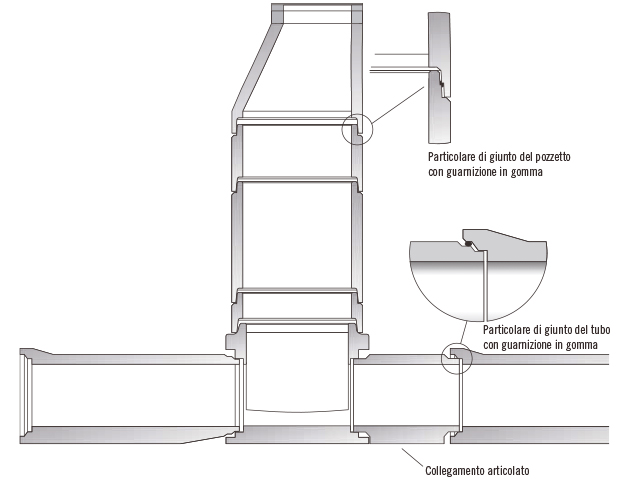

Apposite guarnizioni in NEOPRENE assicurano la tenuta tra tutte le giunzioni, sia tra il pozzetto e gli elementi per raggiungere la superficie stradale, sia tra le giunzioni delle tubature fognarie.
Per una facile ispezione all’interno del pozzetto il sistema prevede la possibilità di applicare idonei gradini metallici antiscivolo.

Pozzetto Europa

Tipologie di Innesti

Ø innesti cm →
↓ Dimensioni Pozzetto cm
160 200 250 315 400 500 630 800
Ø 100 H. 50 PVC, Gres, Ghisa PVC, Gres, Ghisa PVC, Gres, Ghisa PVC, Gres, Ghisa PVC
Ø 100 H. 90 Cls, PVC, Gres, Ghisa Cls, PVC, Gres, Ghisa Cls, PVC, Gres, Ghisa
Ø 120 H. 110 Cls, PVC Cls, PVC

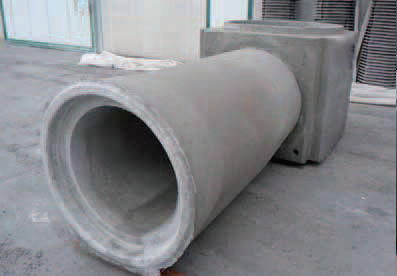

Esempi pozzetto “Europa” Ø 120 cm con innesti di tubi Ø 80 cm

Pozzetto Europa

Pozzetto Europa Ø 120 cm

Pozzetto Europa
Pozzetto Europa

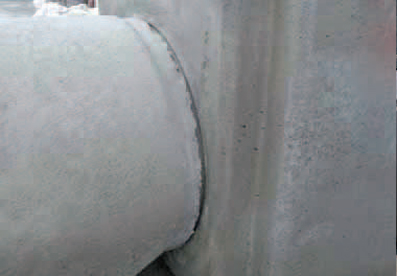

Innesto tubo Ø 80 cm base piana su pozzetto Europa Ø 120 cm

Pozzetto Europa
Pozzetto Europa

Voce di capitolato:

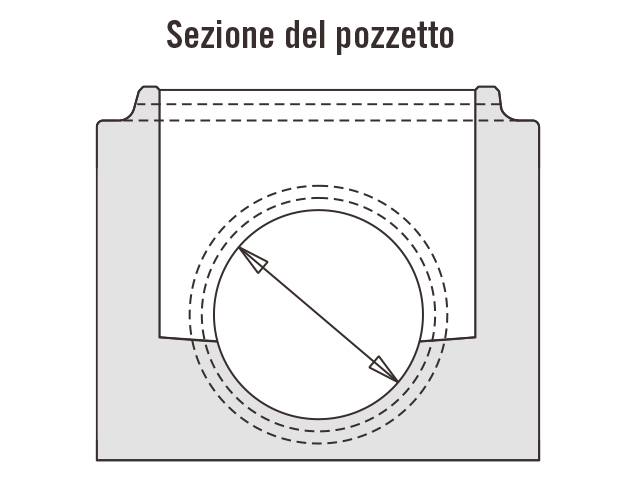

Il pozzetto sarà realizzato in vari elementi, la base, con fori d’innesto e la sagomatura del fondo adatta alla regolarizzazione dei flussi confluenti con riduzione al minimo delle turbolenze e da manufatti raggiungi quota.

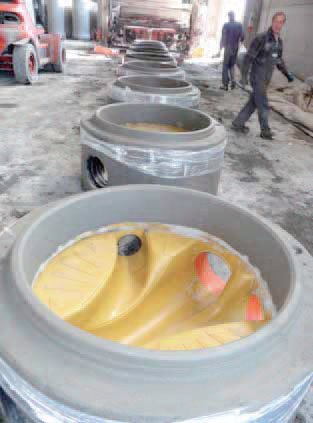

Il fondo del pozzetto sarà rivestito in poliestere rinforzato con fibra di vetro (GF-UP) e canaletta interna con angolazioni e pendenze come da disegni di progetto, compresi i manicotti predisposti con guarnizioni compatibili con il materiale della tubazione da utilizzare. Il guscio plastico sarà costituito da un unico elemento stampato, la parte rimanente della base sarà rivestita con resina epossidica dello spessore minimo di 1000 micron. La base minore dell’elemento troncoconico superiore deve costituire appoggio per il telaio del chiusino stradale.

A richiesta:

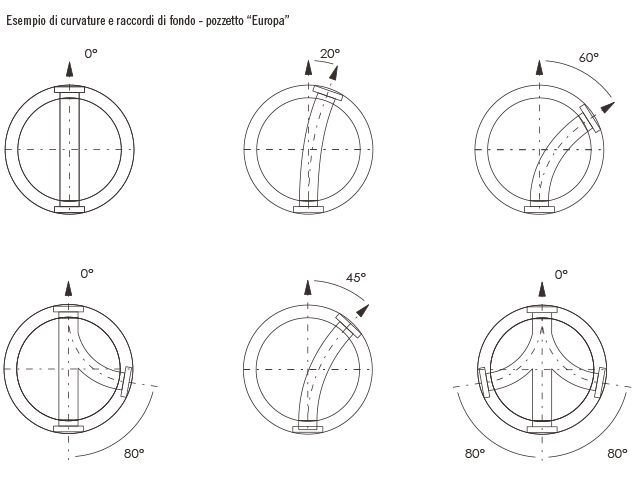

curvature e raccordi di fondo pozzetto con angolazioni variabili

Pozzetto Europa
Pozzetto Europa
Pozzetto Europa
Pozzetto Europa
