Pozzetto Open Fiber 125×80 per cavi in fibra ottica

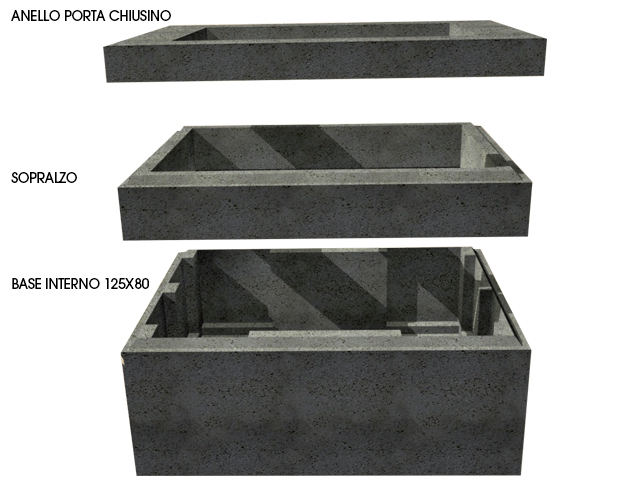

Pozzetto Open Fiber realizzato in calcestruzzo. L’elemento base è a pianta rettangolare. Il pozzetto è composto da più elementi accoppiati verticalmente. Pertanto l’altezza del sistema varia a seconda degli elementi sopralzo utilizzati. Il bordo superiore di tale sistema, di spessore opportuno, è stato sagomato ad incastro per consentire l’inserimento degli elementi soprastanti. L’elemento di sopralzo, di forma anulare, è di dimensioni tali da permettere l’incastro sulla relativa e sopra citata, base. Può avere le seguenti altezze: h 10 cm, h 20 cm, h 40 cm. Completa la colonna un anello porta chiusino con boccole di forma rettangolare, con foro centrale. Il pozzetto può ospitare un chiusino in ghisa sferoidale, appositamente progettato e realizzato per la rete telefonica in fibra ottica. Il manufatto è confezionato con calcestruzzo avente classe di resistenza C35/45 (Rck = 45 N/mm2).
Il manufatto è costruito nel rispetto delle Norme Tecniche vigenti, e conforme alla Specifica Tecnica n° 1711

Dati Tecnici



Descrizione h. cm Peso Kg.
Base 125 x 80 mis. interne 50,0 700
Sopralzo per base 125 x 80 10,0 122
Sopralzo per base 125 x 80 20,0 225
Sopralzo per base 125 x 80 40,0 440
Anello portachiusino foro 60 x 120 con boccole 12,0 195
Anello portachiusino foro 70 x 106 con boccole 12,0 230
Soletta in quattro pezzi 12,0 330

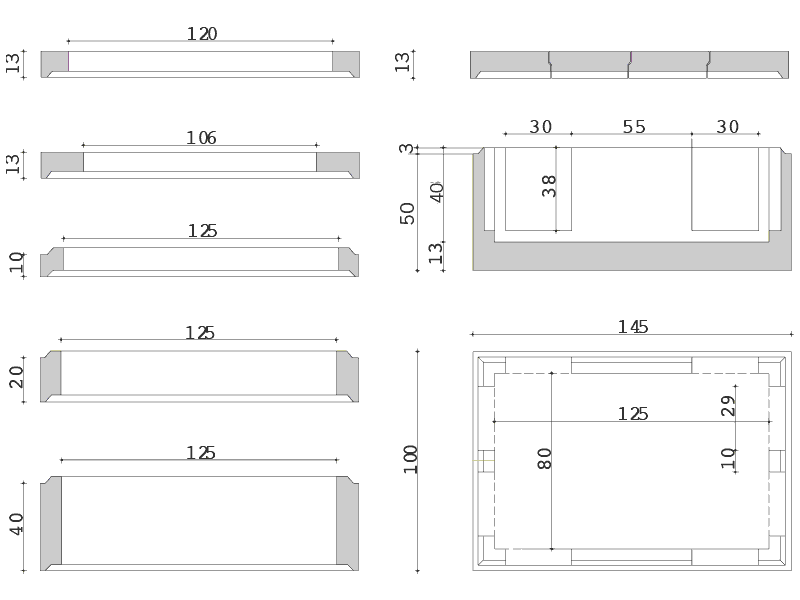

Disegno Tecnico

Tutte le misure sono espresse in centimetri
