Pozzetto Open Fiber 90×70 per cavi in fibra ottica

Pozzetto Open Fiber realizzato in calcestruzzo armato. L’elemento base è a pianta rettangolare e di forma parallelepipeda.

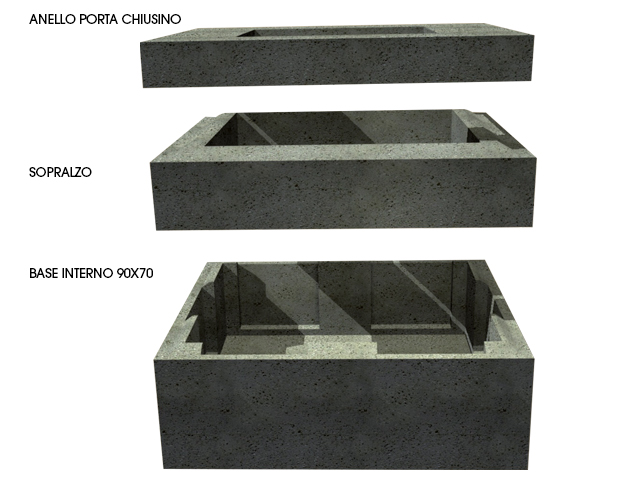

Il pozzetto è composto da più elementi accoppiati verticalmente. Pertanto l’altezza del sistema varia a seconda degli elementi sopralzo utilizzati. Il bordo superiore di tale sistema, di spessore opportuno, è stato sagomato ad incastro per consentire l’inserimento degli elementi soprastanti. L’elemento di sopralzo, di forma anulare, è di dimensioni tali da permettere l’incastro sulla relativa e sopra citata, base. Può avere le seguenti altezze: h 10 cm, h 20 cm, h 40 cm. Completa la colonna un anello porta chiusino con boccole di forma rettangolare, con foro centrale.

Il pozzetto può ospitare un chiusino in ghisa sferoidale, appositamente progettato e realizzato per la rete telefonica in fibra ottica.
Il manufatto è confezionato con calcestruzzo avente classe di resistenza C35/45 (Rck = 45 N/mm2).
Il manufatto è costruito nel rispetto delle Norme Tecniche vigenti, e conforme alla Specifica Tecnica n° 1711.

Dati Tecnici



Descrizione h. cm Peso Kg.
Base 90 x 70 mis. interne 36,0 350
Sopralzo per base 90 x 70 10,0 80
Sopralzo per base 90 x 70 20,0 155
Sopralzo per base 90 x 70 40,0 284
Anello portachiusino foro 60 x 60 con boccole 12,5 170
Anello portachiusino foro 70 x 80 con boccole 12,5 110
Soletta in tre pezzi 12,0 235

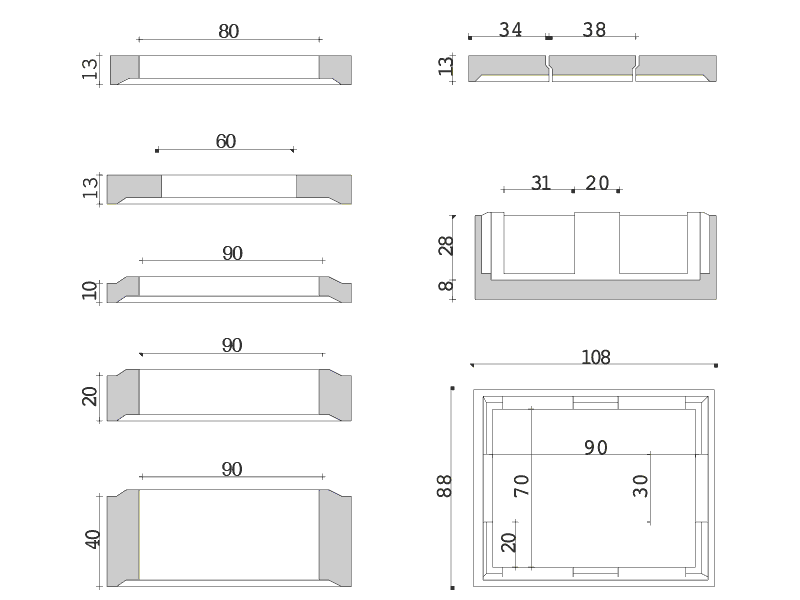

Disegno Tecnico

Tutte le misure sono espresse in centimetri
