Cameretta a due vie di linea

Cameretta realizzata in calcestruzzo avente superficie interna ed esterna a sezione poligonale. Le misure di ingombro (esterne) dell’elemento prefabbricato indicano la lunghezza esterna pari a cm 350, la larghezza pari a cm 183, l’altezza pari a cm 220. Il manufatto è costituito da due elementi sovrapponibili e accoppiabili con un incastro a mezzo spessore. Lo spessore delle pareti è costante e pari a cm 11. Lo spessore del fondo è pari a cm 11.
Sulla superficie verticale dei lati più corti (contrapposti fra loro) sono presenti due aree di spessore ridotto (alleggerimenti) che consentono, una volta abbattute dopo che il manufatto è stato messo definitivamente a dimora, il passaggio dei cavi telefonici. Sulla superficie orizzontale dell’elemento superiore è presente un foro quadrato passante adatto al ricevimento del torrino raggiungi-quota.
Il manufatto, pesante per ciascun elemento Kg 3.500, è confezionato con impasto di calcestruzzo armato sottoposto a ciclo lavorativo nel quale è previsto un iniziale getto di calcestruzzo fluido direttamente dentro la cassaforma (dotata di anima interna) e di un successivo costipamento con vibrazione ad aghi. L’armatura è costituita da gabbia rigida in acciaio e da barre longitudinali che abbiano passo e diametro idonei a resistere ai carichi di rottura previsti in progetto. Le camerette sono provviste di quattro ganci in acciaio a boccole, disposte nelle pareti verticali, per facilitare la movimentazione dei due elementi. Si consiglia l’utilizzo di tiranti a quattro funi, dimensionati per il peso di ciascun elemento.
Costruito nel rispetto delle Norme Tecniche vigenti.

Modello con Attestato di Qualificazione Ministeriale.

Dati Tecnici



Codice Descrizione riferimento Peso Kg.
17.0201 Elemento inferiore 350 x 186 x 110 mis. esterne norma 7 sip 3480
17.0202 Elemento superiore 350 x 186 x 110 mis. esterne norma 7 sip 3480

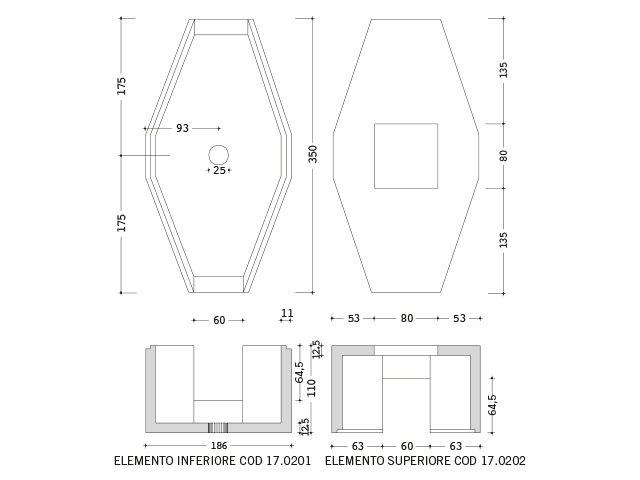

Disegno Tecnico

Cameretta a due vie di linea

Tutte le misure sono espresse in centimetri
