Pozzetto in calcestruzzo fibrorinforzato e chiusino in ghisa 40×76

Pozzetto omologato Telecom realizzato in calcestruzzo avente superficie interna di sezione rettangolare. Composto da due elementi accoppiati verticalmente, che ha una iniziale sezione verticale ortogonale di altezza pari 350 mm, ed una successiva sezione, sempre verticale, troncopiramidale di altezza pari 300 mm.
Le misure di ingombro (esterne) dell’intero elemento prefabbricato indicano la lunghezza massima esterna pari a 990 mm, la larghezza massima esterna pari a 606 mm, l’altezza pari a 660 mm. Lo spessore delle pareti varia costantemente da 115 mm a 50 mm.
Sulle pareti esterne, e in corrispondenza e conseguentemente anche sulle pareti interne, si presentano sezioni non costanti dello spessore in quanto sono previste, sulle stesse, aree con spessore ridotto, atte ad essere eventualmente abbattute per consentirne il passaggio dei cavi in fibra ottica.
Il manufatto, pesante 298 Kg, è armato e da noi prodotto con impasto di calcestruzzo additivato di fibre metalliche omogeneamente distribuite nell’impasto stesso durante il ciclo di lavorazione. Il manufatto viene sottoposto a vibrocompressione ed a costipamento. Dopo la maturazione (di legge) sostiene sempre valori di resistenza pari ad Rck 400 Kg/cmq. Costruito nel rispetto delle Norme Tecniche vigenti.

Elemento di sopralzo – opzionale (matr. TELECOM ITALIA n° 723105)

Sopralzo realizzato in calcestruzzo avente superficie interna ed esterna a sezione rettangolare.
Le misure di ingombro (esterne) dell’elemento prefabbricato indicano la lunghezza esterna pari a 990 mm, la larghezza pari a 606 mm, l’altezza pari a 200 mm.
Lo spessore delle pareti è pari a 61 mm. Le pareti verticali presentano una sezione costante dello spessore.
Il manufatto, pesante 122 Kg, è da noi prodotto con impasto di calcestruzzo additivato di fibre metalliche omogeneamente distribuite nell’impasto stesso durante il ciclo di lavorazione. Il manufatto viene sottoposto a vibrocompressione ed a costipamento.
Costruito nel rispetto delle Norme Tecniche vigenti di Telecom, Tim, Enel, Open Fiber, Infratel, Wind, Metroweb e Fastweb.

Modello con Attestato di Qualificazione Ministeriale.

Dati Tecnici

Codice Descrizione H cm Riferimento Telecom Peso Kg.
17.0845 SISTEMA COMPLETO in calcestruzzo
(elemento base + portachiusino + chiusino)
74,5 NMU 722948 357
17.0841 elemento base 40 x 76 (ST 950) 30 NMU 723067 156
17.0843 portachiusino 40 x 76 30 NMU 723067 142
17.0842 sopralzo 40 x 76 20 NMU 723105 122
17.0832E chiusino in ghisa d400 40 x 76 (ST 951) 8 NMU 723107 80

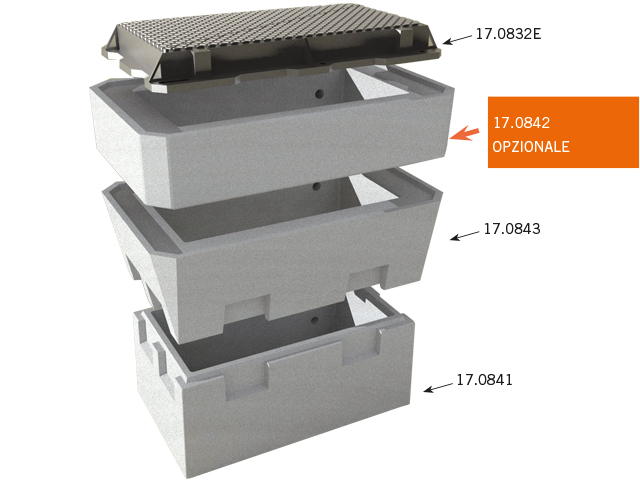

Disegno Tecnico

Pozzetto Telecom modulare in calcestruzzo fibrorinforzato con chiusino in ghisa sferoidale 40x76 - Telecom, Tim, Enel, Open Fiber, Infratel, Wind, Metroweb e Fastweb

Tutte le misure sono espresse in centimetri
