Pozzetto in poliuretano con chiusino in ghisa 54×15

Pozzetto da noi realizzato in resina poliuretanica compatta avente:

  • modulo elastico ≥1900 Mpa
  • durezza ≥70 Shore D (misurata secondo le norme DIN 53505)
  • resistenza all’urto ≥40 KJ/m2
  • resistenza a compressione ≥50 N/mm2
  • HDT (T distorsione ) ≥80° C
  • restringimento lineare pari a 1%

La superficie interna ha tre sezioni. La parte iniziale, partendo dal basso e per un’altezza di 177 mm, misura 550 mm di lunghezza e 174 mm di larghezza e si configura come parallelepipedo senza fondo.
La parte intermedia, cioè quella, partendo dal basso, che va dai 178 mm ai 215 mm (quindi per un’altezza di 37 mm), si configura come un tronco di piramide; misura nella parte più ampia 550 mm di lunghezza e 174 mm di larghezza; nella parte ridotta misura 425 mm di lunghezza e 174 mm di larghezza.
La parte terminale, sempre partendo dal basso, è costituita ancora da un parallelepipedo di altezza pari a 35 mm, lunghezza pari a 425 mm e 174 mm di larghezza.
L’altezza totale delle tre sezioni unite solidalmente fra loro misura 250 mm e la larghezza di 174 mm.

Riassumendo il pozzetto è costituito da due elementi: il primo, descritto minuziosamente sopra, si configura come un solido senza fondo, il secondo è realizzato a guisa di piattaforma (base) di spessore pari a 6 mm, misura 594 mm di lunghezza e 221 mm di larghezza. Su tale base sono realizzati più fori per l’eventuale defluizione dell’acqua. La stessa base è scanalata sul perimetro esterno per accogliere il suddetto solido. Alla sommità del pozzetto viene alloggiato un particolare chiusino in ghisa sferoidale (classe 250) appositamente progettato e realizzato per linee telefoniche in fibra ottica. Il pozzetto è pesante circa 6 kg.

Il manufatto è costruito nel rispetto delle Norme vigenti Telecom, Tim, Enel, Open Fiber, Infratel, Wind, Metroweb e Fastweb.

Dati Tecnici

codice riferimento telecom peso kg
170856 sistema completo in poliuretano (ST 975) e ghisa
(pozzetto + chiusino)
nmu 769876 18
170851 pozzetto in poliuretano 54×15 6
170852 chiusino in ghisa c250 12

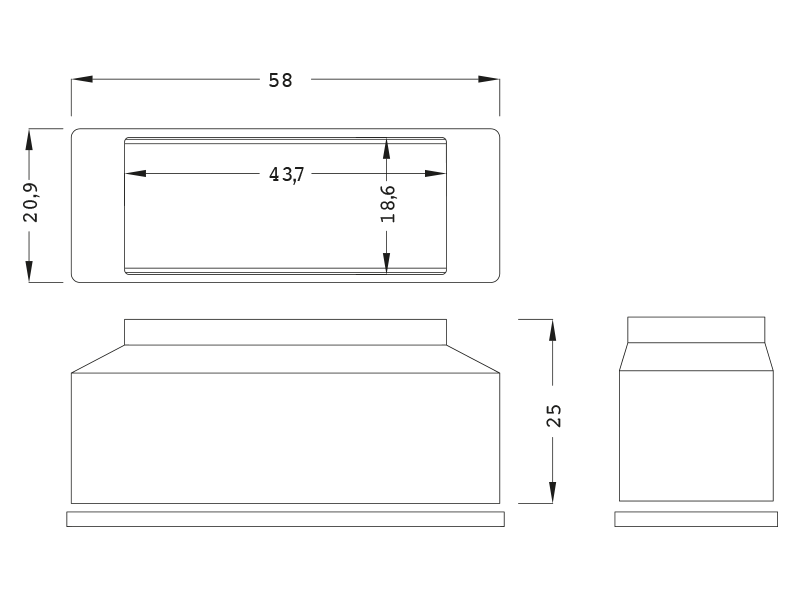

Disegno Tecnico

Sistema pozzetto in poliuretano con chiusino in ghisa 54x15 - Telecom, Tim, Enel, Open Fiber, Infratel, Wind, Metroweb e Fastweb

Tutte le misure sono espresse in centimetri
