Cameretta prefabbricata per armadi ripartilinea (policentrica)

Cameretta prefabbricata per armadi ripartilinea, realizzata in calcestruzzo armato per la distribuzione di cavi telefonici.
Il manufatto costituito da due gusci, speculari rispetto al piano orizzontale, con pianta policentrica di dimensioni esterne cm 220 x 170 e altezza 110, è realizzato con impasto di calcestruzzo vibrato avente resistenza non inferiore a Rck 300 Kg/cmq fluido. La movimentazione dei due manufatti avviene mediante boccole inserite nel getto e con attrezzature atte a sollevare il doppio del peso della singola cameretta.
Sulla superficie orizzontale dell’elemento superiore è presente un foro quadrato passante atto all’alloggiamento del torrino “raggiungi quota” o il chiusino di copertura in ghisa.
Sulla superficie verticale sono presenti degli alleggerimenti che consentono, una volta abbattuti, il passaggio di cavi telefonici.
Il manufatto è costruito nel rispetto delle Norme Tecniche vigenti e conforme al Capitolato Tecnico n°1343 di Telecom Italia.

Dati Tecnici



Codice Descrizione riferimento TELECOM Peso Kg.
17.0311 elemento inferiore 220 x 170 mis. esterne nmu 253468 2370
17.0312 Elemento superiore 220 x 170 mis. esterne nmu 253468 2600

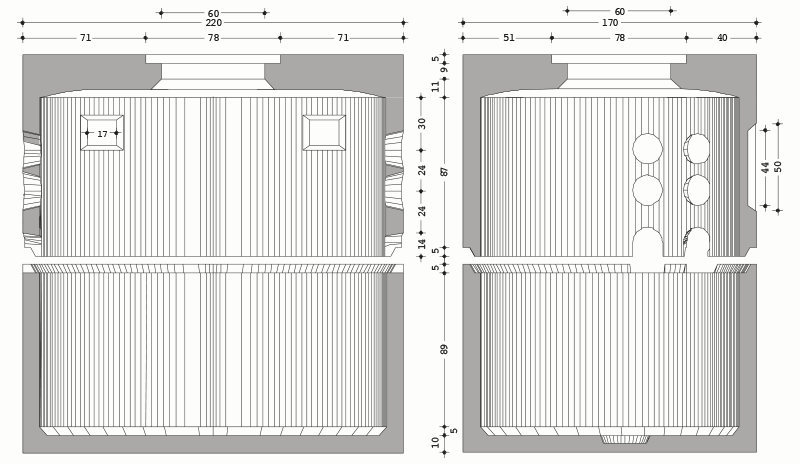

Disegno Tecnico

Cameretta prefabbricata per armadi ripartilinea (policentrica)

Tutte le misure sono espresse in centimetri
